tugas 3 (Operasi mode input 1 Port B)




1. Tujuan [kembali]
  1. Memahami prinsip kerja dari operasi mode input 1 (port B)
  2. Mengetahui fungsi pin - pin IC 8255
2. Alat dan Bahan [kembali]
  • IC 8255
  • Resistor
  • Switch
  • LED
      3. Landasan Teori [kembali]

      Input-Output (I/O)
                  Penjelasan IC I/O seperti PPI 8255, PIT 8253, PIC 8259 dan ADDA Converter dapat dilihat pada buku teknik Interface. Adapun tambahan penjelasan tentang teori PPI 8255 adalah masalah mode operasi seperti penjelasan berikut.

      Register-register PPl 8255
      PPI 8255 mempunyai empat register yaitu Register Port A, Port B, Port C dan Control Word. Masing-masing register bekerja ditentukan oleh kombinasi A1 dan A0. Lokasi dan fungsi masing-masing register dapat dilihat pada tabel 1.

      Tabel 1 Lokasi dan fungsi register PPI 8255
      8255 Basic Operations
      A1
      A0
      -RD
      -WR
      -CS
      Input Operation (READ)
      0
      0
      1
      0
      1
      0
      0
      0
      0
      1
      1
      1
      0
      0
      0
      Port A – data bus
      Port B – data bus
      Port C – data bus





      Output Operation (WRITE)
      0
      0
      1
      1
      0
      1
      0
      1
      1
      1
      1
      1
      0
      0
      0
      0
      0
      0
      0
      0
      Data bus - Port A
      Data bus - Port B
      Data bus - Port C
      Data bus - Control





      Disable Function
      X
      1
      X
      X
      1
      X
      X
      0
      1
      X
      1
      1
      1
      0
      0
      Data bus – 3-State
      Illegal Condition
      Data bus – 3-State

      Mode operasi PPI
      Ada 3 mode operasi PPI yang di-setting melalui software yaitu:
      a.       Mode 0 (Basic I/O)
      Digunakan untuk konfigurasi operasi-operasi sederhana I/O untuk ketiga port (A, B dan C). Tidak ada sinyal handshaking yang dikirim maupun diterima sehingga data secara sederhana dikirim dan diterima dari/ke port seperti diagram blok gambar 1.

      Gambar 1. Diagram blok mode 0

      Mode 0 dapat dilakukan untuk semua port dan masing-masing port dapat dipilih sebagai port input atau output. Port output dari PPI akan dilatch sedangkan port input tidak dilatch. Timing diagram untuk melakukan instruksi read dan write pada operasi mode 0 seperti gambar 2

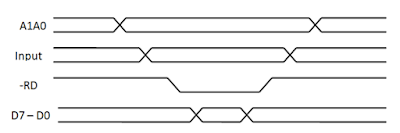

      Gambar (a) Basic Input

      Gambar (b) Basic Output
      Gambar 2. Timing diagram untuk operasi mode 0

      b.       Mode 1 (Strobe I/O)
      Digunakan untuk konfigurasi operasi-operasi I/O dari / ke port tertentu yang dilengkapi dengan sinyal handshaking. Port A dan port B digunakan sebagai transfer data sedangkan port C  sebagai pembangkit sinyal handshaking.
      Mode 1 terdiri dari 2 group (kelompok) yaitu port A dan port B yang masing-masing kelompok terdiri dari 8 bit data port dan 4 bit control port. Masing-masing kelompok dapat dipilih sebagai input atau output serta masing-masing data port 8 bit akan dilatch baik sebagai input maupun output. Empat bit port Clower dan Cupper dipakai sebagai pengatur dan status bagi 8 bit port (port A dan Port B).

      Sinyal Control Input
      Pada mode 1 input terdapat sinyal-sinyal kontrol pada pin-pin STB, IBF dan INTR yang dapat dilihat pada gambar 6a.
      a.     Sinyal input pin STB (Strobe input) aktif ‘0’ akan menyebabkan data input di port A dan atau input di port B masuk ke input latch PPI.
      b.      Sinyal output pin IBF (Input Buffer Full FF) aktif ‘1’ sebagai tanda apabila data port input telah masuk ke input latch PPI. Dengan kata lain sinyal otput pin IBF akan diset ‘1’ oleh input pin STB ‘0’ dan sinyal output pin IBF akan direset ‘0’ oleh tepi naik dari sinyal masukan pin RD.
      c.    Sinyal output pin INTR (Interrupt Request) aktif ‘1’ dapat dipakai untuk menginterrupt CPU dengan menghubungkan ke pin input INTR dari mikroprosessor. Sinyal ouput pin INTR ini akan di set ‘1’ apabila sinyal input STB keadaan ‘1’, sinyal input pin IBF keadaan ‘1’ dan sinyal INTE keadaan ‘1’ seperti terlihat pada gambar 3b. Sinyal INTR akan reset segera setelah sinyal RD mulai low.
      d.    Sinyal INTE A dikontrol oleh bit set/reset dari PC4 dan INTE B dikontrol oleh bit set/reset dari PC2. Sinyal INTE A dan B dihasilkan oleh register yang berada didalam PPI.
      e.     PC7 dan PC6 adalah pin-pin I/O yang dapat digunakan untuk tujuan apapun.



      Gambar (a) Mode 1 input
      Gambar (b)  Diagram Waktu
      Gambar 3. Operasi mode 1 input

      4. Rangkaian Simulasi [kembali]
      5. Prinsip Kerja [kembali]
      Sinyal input pin STB (Strobe input) aktif ‘0’ akan menyebabkan data input di port B masuk ke input latch PPI. Sinyal output pin IBF (Input Buffer Full FF) aktif ‘1’ sebagai tanda apabila data port input telah masuk ke input latch PPI. Dengan kata lain sinyal otput pin IBF akan diset ‘1’ oleh input pin STB ‘0’ dan sinyal output pin IBF akan direset ‘0’ oleh tepi naik dari sinyal masukan pin RD.
      Sinyal output pin INTR (Interrupt Request) aktif ‘1’ dapat dipakai untuk menginterrupt CPU dengan menghubungkan ke pin input INTR dari mikroprosessor. Sinyal ouput pin INTR ini akan di set ‘1’ apabila sinyal input STB keadaan ‘1’, sinyal input pin IBF keadaan ‘1’ dan sinyal INTE keadaan ‘1’. Sinyal INTR akan reset segera setelah sinyal RD mulai low. Sinyal INTE B dikontrol oleh bit set/reset dari PC2. Sinyal INTE A dan B dihasilkan oleh register yang berada didalam PPI.

      6. Video Simulasi [kembali]


      7. Link Download [kembali]
      1. File Rangkaian Simulasi
          Download File
      2. Video Simulasi
          Download File
      3. HTML
          Download File
