Laporan Akhir Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur Percobaan

2. Hardware

3. Video Praktikum

4. Listing Program

5. Flowchart

6. Link Download

1. Prosedur Percobaan [kembali]

1. Pastikan semua supply daya berada pada keadaan off
2. Hubungkan rangkaian dari arduino ke seven segment
3. Buatlah listing program yang telah ada di modul
4. Hidupkan semua supply
5. Upload program dari laptop ke modul
6. Tekan tombol reset
7. Amati percobaan, jika terdapat kesalahan periksa rangkaian atau periksa listing program

2. Hardware [kembali]

3. Video Praktikum [kembali]

4. Listing Program [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali

{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase

{

pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT

}

}

void loop() //Semua kode dalam fungsi ini di eksekusi berulang

{

digitalWrite(2, HIGH); //Pin 2 Seven segment hidup

digitalWrite(3, LOW); //Pin 3 Seven segment mati

digitalWrite(4, LOW); //Pin 4 Seven segment mati

digitalWrite(5, LOW); //Pin 5 Seven segment mati

digitalWrite(6, LOW); //Pin 6 Seven segment mati

digitalWrite(7, HIGH); //Pin 7 Seven segment hidup

digitalWrite(8, HIGH); //Pin 8 Seven segment hidup

digitalWrite(9, HIGH); //Pin 9 Seven segment hidup

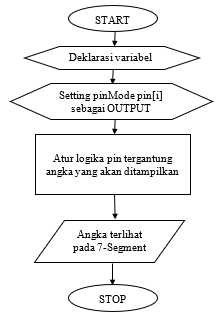

5. Flowchart [kembali]

6. Link Download [kembali]

1. File HTML
    Download File
2. Video percobaan
    Download File
3. File rangkaian simulasi
    Download File
